GYD12(A)系列

礦用本安型油液質量監測傳感器

礦用本安型油液傳感器通過創新的結構設計，集成了粘度水分、污染顆粒、磨損顆粒的油液數據采集技術，一臺傳感器根據現場實際需求進行自主數據采集，新型的技術改變了傳統煤礦嵌入式傳感器單一數據的采集弊端，小型化的設計在煤礦設備的集成安裝上具有巨大的優勢，傳感器內部集成多參數的輸出模塊，數據標定模塊，預留的RS485通訊接口，便于對接工業控制系統進行數據融合，搭配智火柴科技的油液分析上位機軟件實現更加科學化的煤礦設備油液壽命預測。

粘度: 10-1500cp，適應于320、460等高粘度齒輪油系統，低溫環境應用自如

水分: 含水率0-100%，快速識別設備大量進水的意外故障，飽和水，游離水、乳化水均可實現

污染顆粒: 1-450um的寬量程，獨有的大通道激光采集單元，解決傳統顆粒計數的卡頓現象

磨損顆粒: 鐵磁顆粒最小30um，非鐵磁120um的能力，在應對異常磨損故障時能有效反應磨損情況

磨損濃度: 基于磨損分析能力，輸出磨損濃度(PPM)，磨損總量(24H損顆粒總數)

集成式傳感技術

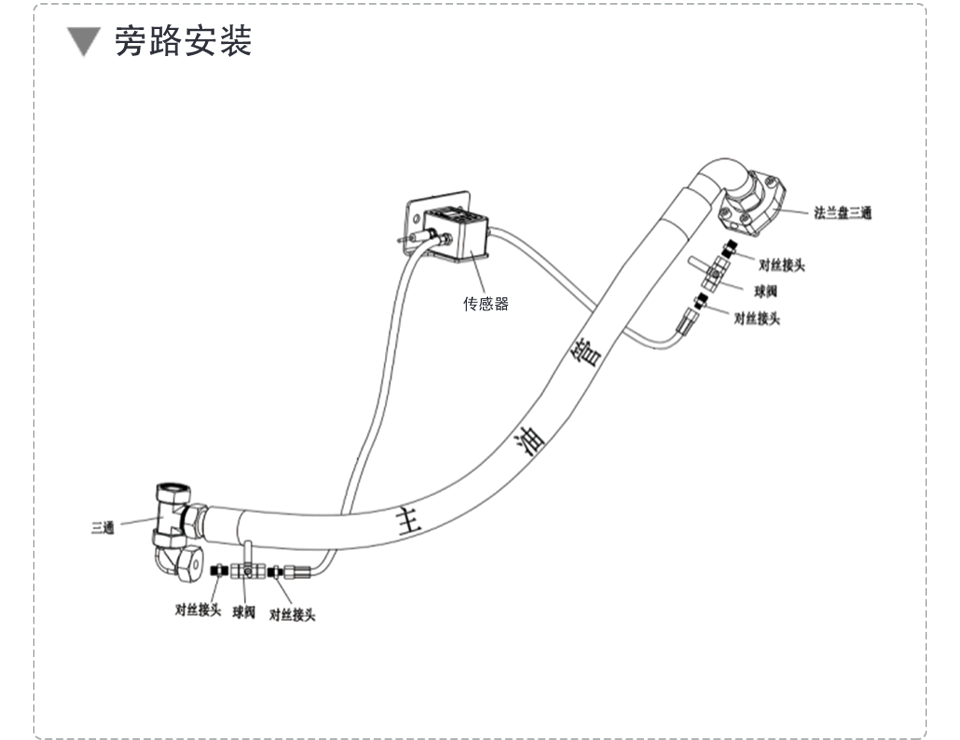

適用不同設備集成安裝

多參數監測

內置模型算法

多維度數據采集

多指標融合：40度粘度、水分含量、飽和度、污染等級、磨損顆粒、磨損濃度、密度、溫度、油品品質

高量程性能:基于智火柴的傳感器獨家技術，在傳感器的監測范圍與量程上進行了全面的升級

小型化設計:傳感器內置多種監測技術，小型一體化的設計便于在采煤機，刮板機等煤礦設備出廠集成

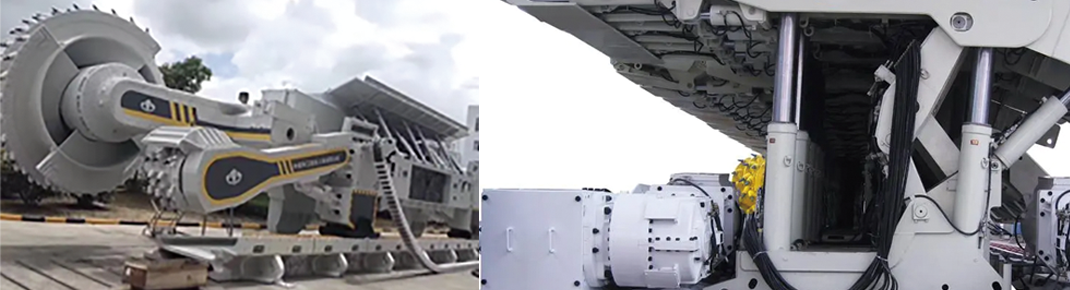

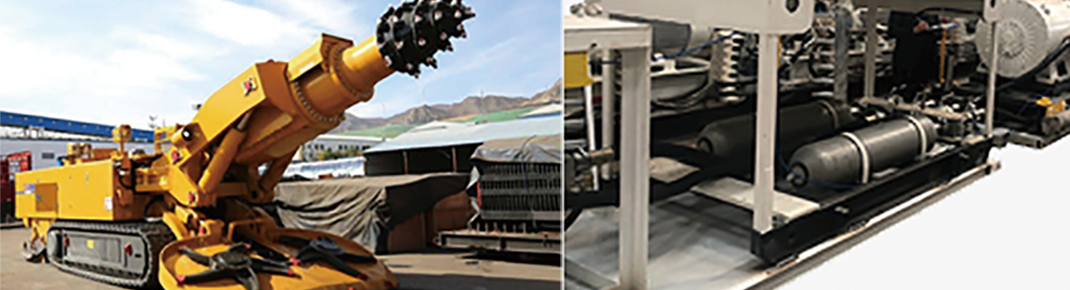

應用領域：采煤機、掘進機、煤炭皮帶機、煤炭乳化水泵、減速機、刮板機、煤炭特種設備

適用油品：齒輪油、液壓油、透平油、柴機油、煤炭設備專用油

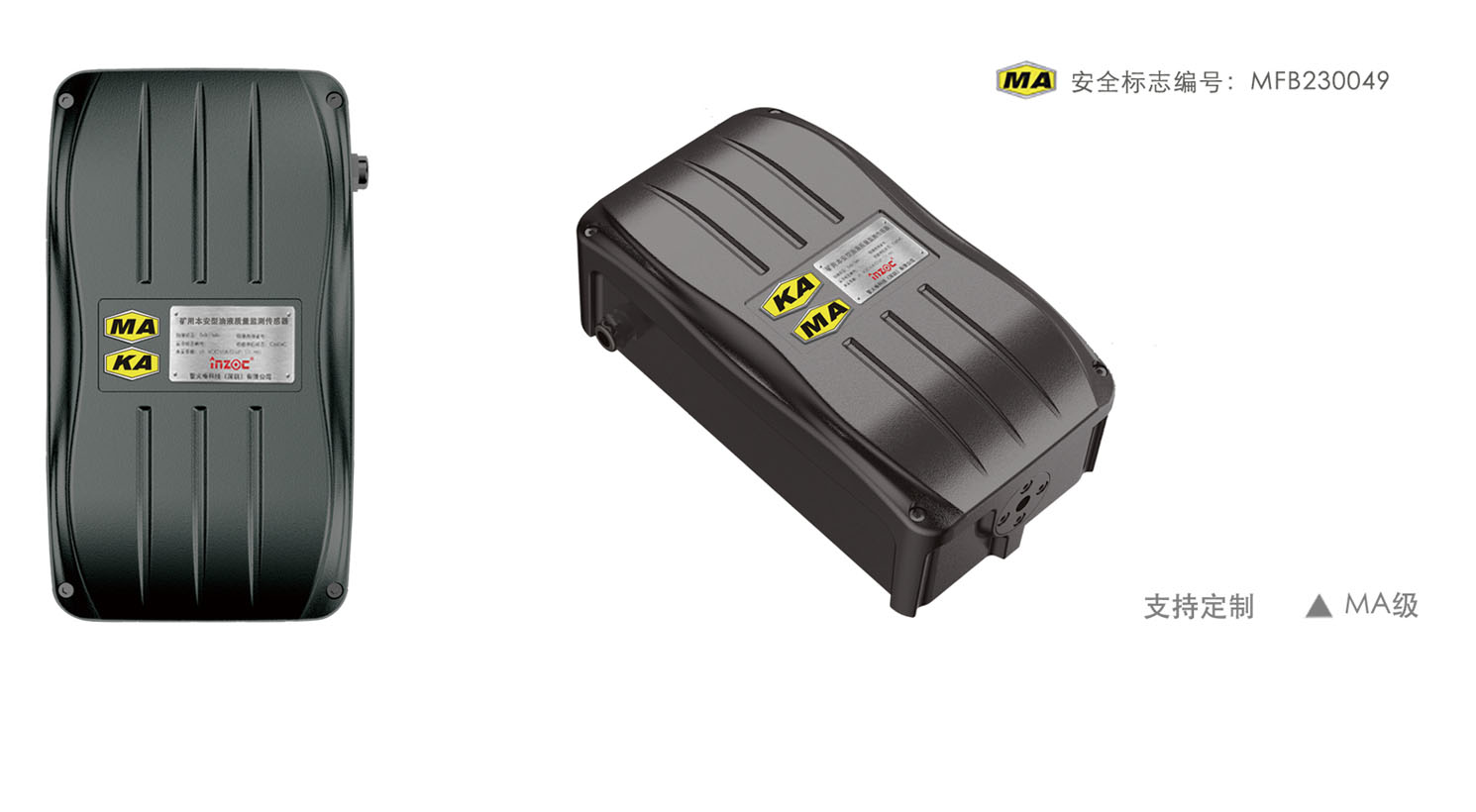

結構外觀/Building block combination and collocation

適用條件/Working Condition

最高油溫	常規壓力	最大工作壓力	工作環境溫度	最高海拔	最大振動	最高濕度
+85℃	0-3Mpa	40Mpa	-20℃-85℃	5000m	2G	96%

規格參數/Specificationr

參數	量程	精度	分辨率	監測指標	代碼
粘度	10-1500CP	±3%或8cp	0.01cp	40度粘度、動力粘度、運動粘度、密度、溫度	V4
密度	600 kg/m3～1500 kg/m3	±3%	0.01cp	/	V4
溫度	-35～+85℃	±0.5℃ 或 ±3%	0.1℃	/	V4
微量水分	1-10000ppm	±10%或50ppm	1ppm	含水量(ppm)、溫度	W2A
水活性（飽和度）	0.04～1aw	±0.04aw	0.01aw	飽和度(aw)、溫度	W2A
含水率	0.03-100%	±0.03	0.01%	含水率、溫度、水分含量	W2B
油品品質	1-100	±3%	0.01	油品品質、溫度	F2
金屬磨粒	30-1600um	95%	鐵磁30-800um;非鐵磁120-1600um	鐵磁顆粒、非鐵磁顆粒、磨損濃度	M3
污染度/清潔度	1-400um	1μm（ISO4402）或4μm（c)（GB/T18854，ISO11171）	±1個污染度等級	污染度等級、顆粒總數	J3

選配配件/Optional accessories

配件名稱	規格	功能	適用場景	配置	代碼
防爆箱體	MA合金箱體	設備外殼	礦用現場	標配	/
防爆電源	AC127	供電	礦用現場	選配	PW127
防爆線纜	防爆	電源輸入	電源	選配	標配5m
數據傳輸	RS485	數據傳輸	有線通訊	標配	/
防爆網關	定制	內網4G通訊	專用號段網卡	選配	R
增益天線	/	信號增強	/	標配	/
MA外置泵	AC127	無壓力系統	進油≤1bar	選配	P2-W
