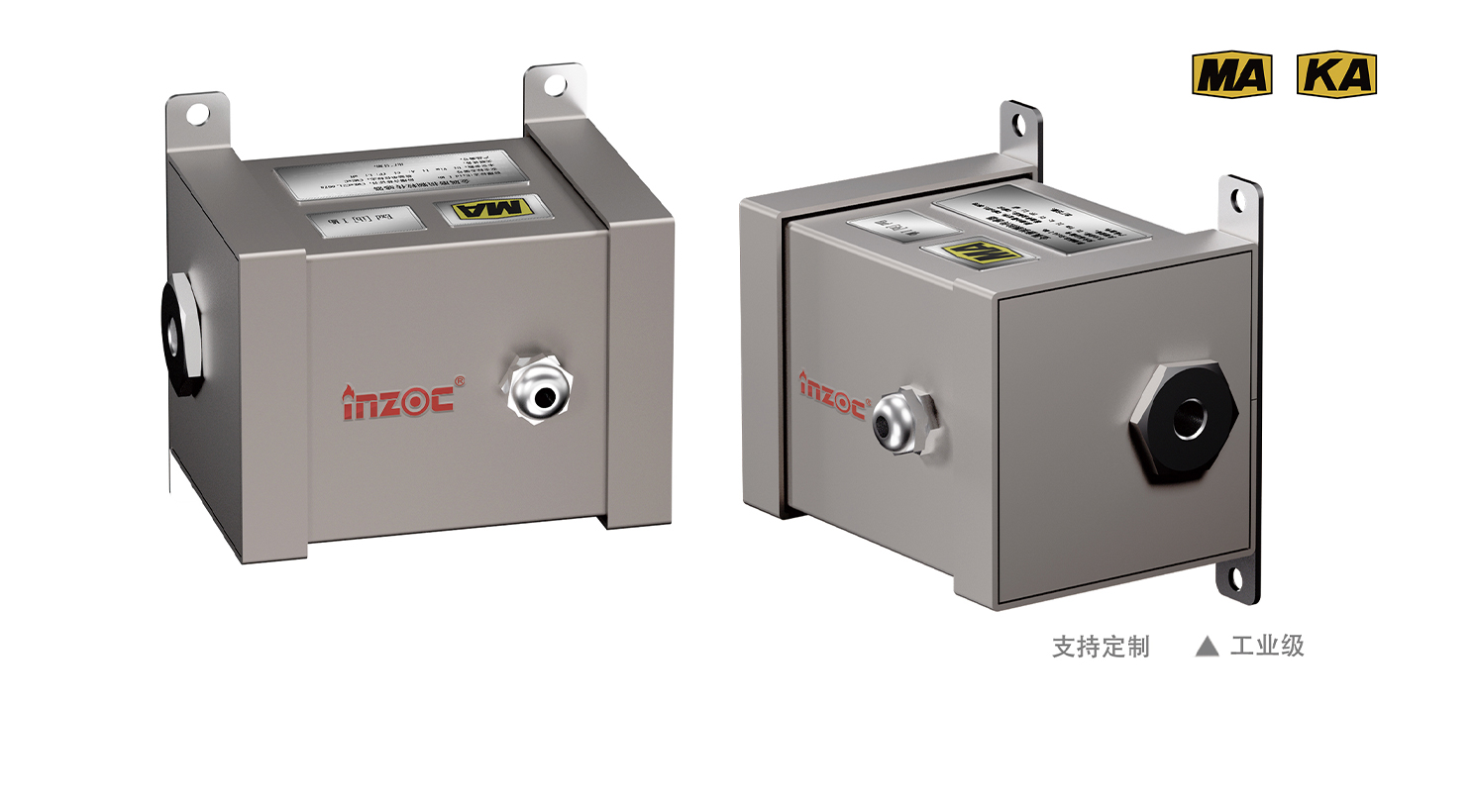

GYK12系列

油液金屬顆粒傳感器礦用本安型

GYK12油液金屬磨粒傳感器，采用本安電路設計，已取得煤安產品認證，廣泛應用于煤礦、采礦，地下挖掘等行業，采用行業領先的高精度磨粒探測器件搭配后端微處理電路系統，構成了技術性能領先的油液磨損檢測傳感器;具有檢測精度高、穩定性高、外形尺寸小的特點，受到了行業的高度贊譽與認可。

該傳感器能同時檢測油液中鐵磁性顆粒與非鐵磁性顆粒的數量及尺寸分布，最小可檢測30um的鐵磁顆粒和120um非鐵磁顆粒多達15個磨粒尺寸通道，設備故障監測更精準;24小時顆粒個數統計防止漏掉任何磨損信息搭配后端RS485 MODBUS RTU數字通訊，使得設備磨損信息能夠穩定及時的傳輸?shù)讲杉O(shè)備是設備磨損及故障檢測的拳頭利器。

技術特點/Technical characteristics

高精度
采用最新電磁檢
測技術，鐵磁最
小解析為30um

抗干擾
抗干擾信號結構
信號輸出更精準

精細化檢測
可檢測15個通
道磨損信息，檢
測更清晰

輕量化設計
精準分析磨損
濃度、磨損顆粒

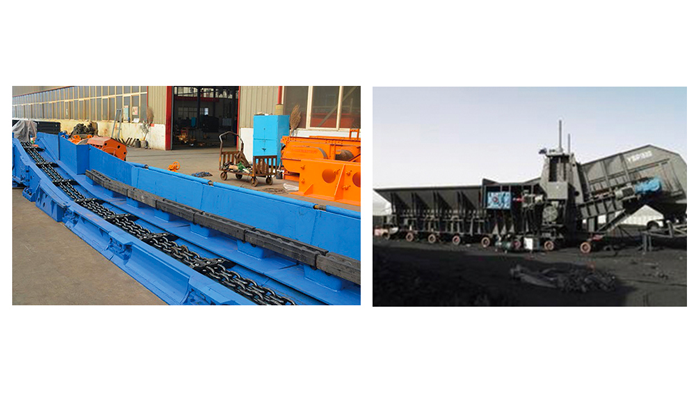

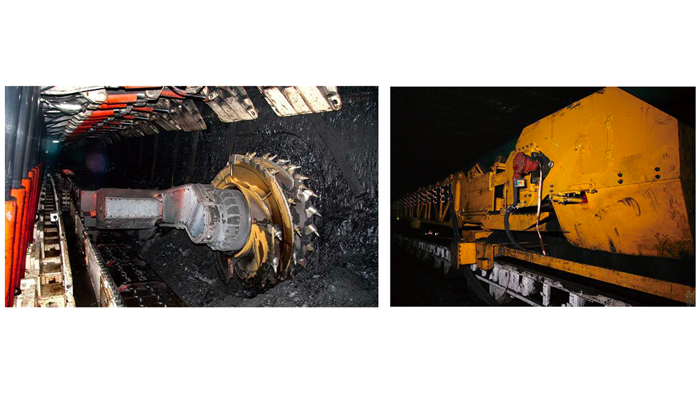

應用領域：轉載機、刮板機、采煤機、破碎機、皮帶機、盾構機、大型設備等

適用油品：液壓油、齒輪油、空壓機油、燃氣機油、水乙二醇抗燃液壓油、液壓支架乳化油等

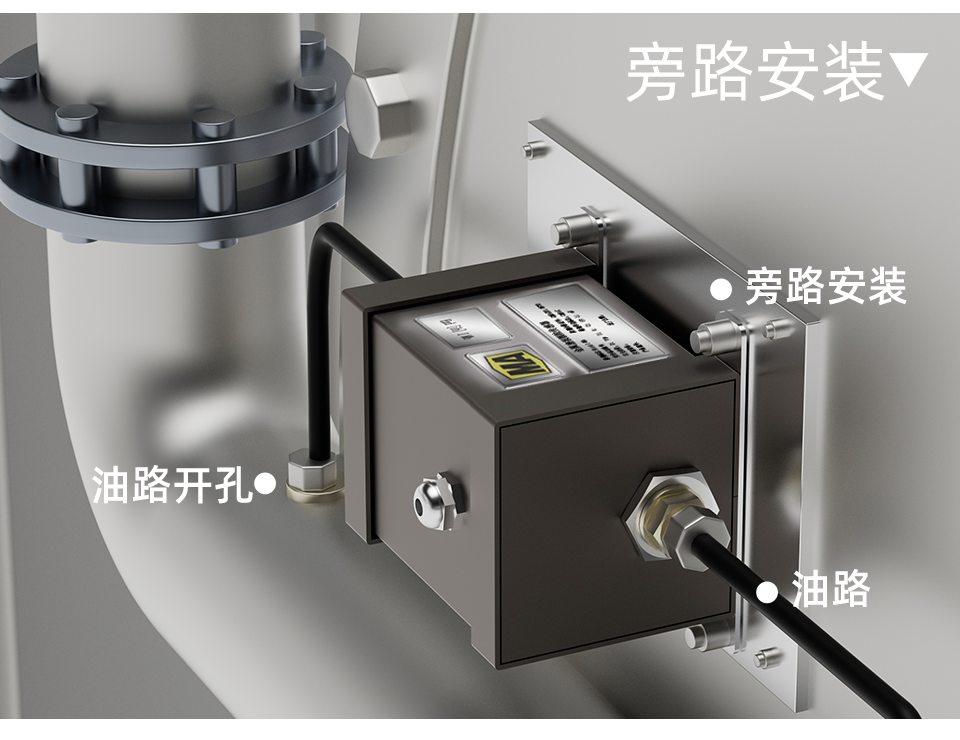

尺寸及安裝/Dimensions and installation

適用條件/Working Condition

耐受溫度	油路壓力	油路流速	存儲溫度	最高海拔	最大振動	最高濕度
‐30～+85°C	0～30bar	0.2m/s-1m/s	‐40～+85°C	5000m	2G	95%

其他參數/other

油路接口	安裝螺絲	防護等級	外殼材質	密封材質	重量	485 通信端
G1/8'（GB/T7307-2001）	M5*4（通孔5.5mm）	IP65	合金鋼	氟膠	850g	Uo:6.2V；Io :65mA；Co :10μF；Lo:0.4mH

規格參數/Specificationr

型號選擇	鐵磁磨損檢出通道	非鐵磁磨損檢出通道	顆粒總數	顆粒濃度	流速
GYK12	30～50um		24h鐵磁顆粒總數	鐵磁濃度非鐵磁濃度 (mg/L)	標配
	50～100um	120～200um
	100～200um	200～400um
	200～400um	400～800um
	400～800um	800～1600um
	＞800um	＞1600um
檢出率	≥95%（典型）		磨損顆粒總量	顆粒濃度
鐵磁元素：鐵，鈷、鎳、釹、硼、釤、鈷，以及稀土金屬（鑭系）、其他鐵磁性合金金屬非鐵磁元素：銅、鋁、鎂、鋅、合金金屬等
