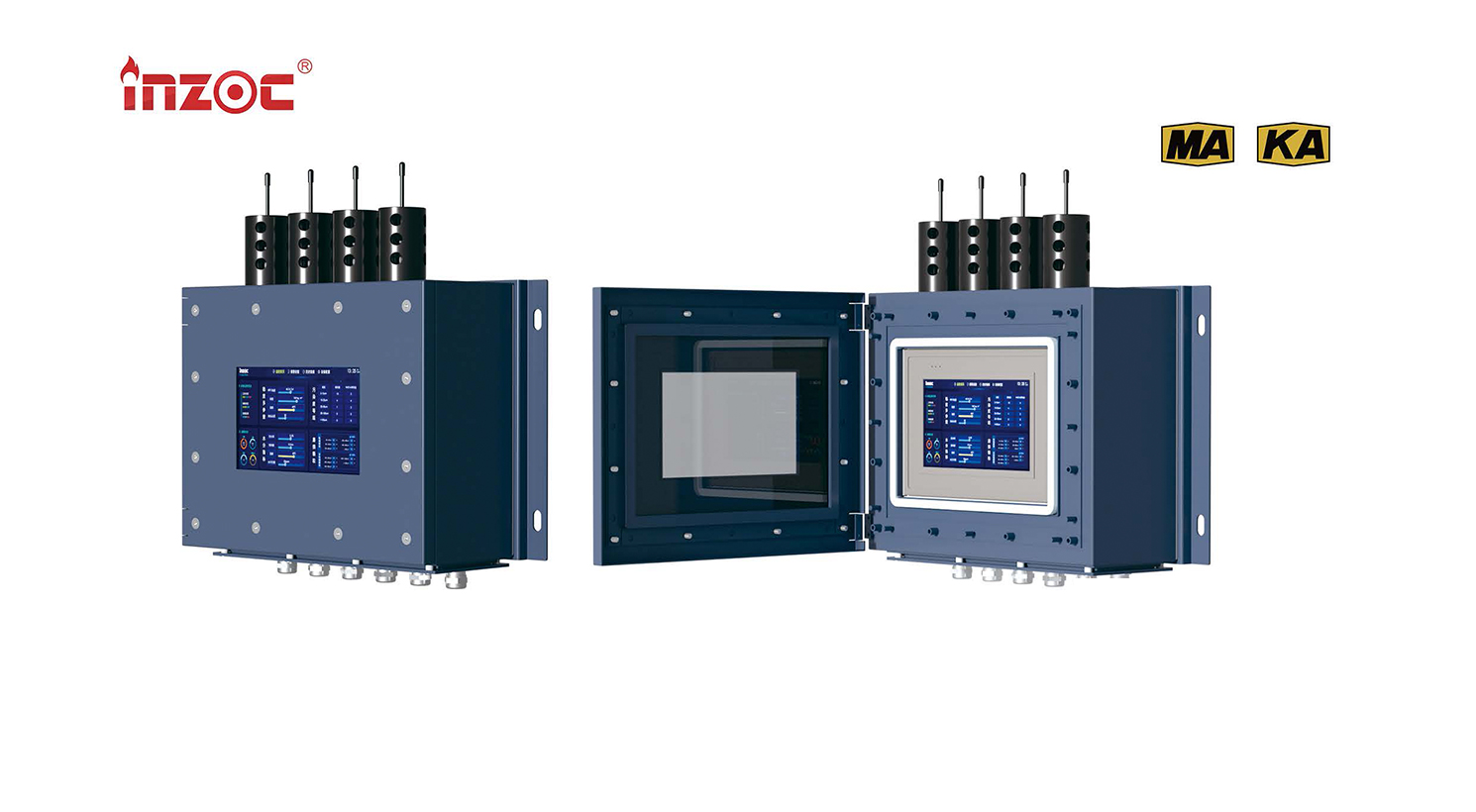

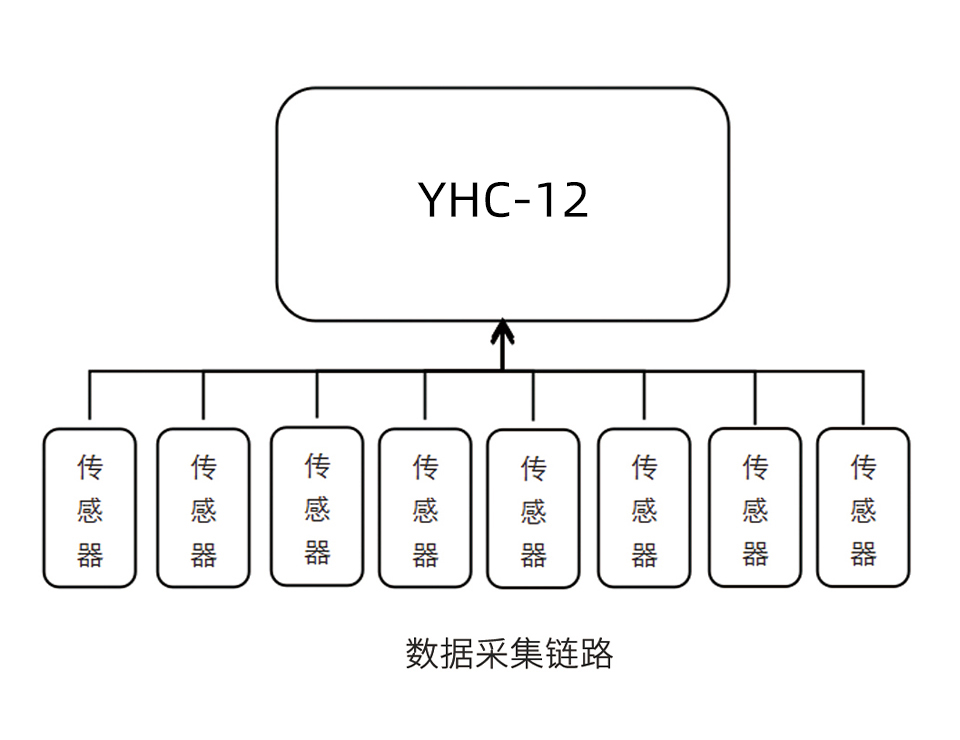

YHC12分布式在線油液監測系統解決方案分為數據采集器(以下簡稱“采集終端”)和數據傳輸模塊組成(包括震動傳感器、壓力傳感器、流量計、損、粘度、水分、介電常數、溫度、密度、清潔度傳感器NAS等級)、本地數據展現及遠程云平臺展現。通過在機組設備循環回流油路安裝油液在線監測，可以實現對機械設備的潤滑系統、齒輪箱傳動系統、液壓系統等數據顯示功能，系統可利用485、CAN、光纖信號線纜或4G、WiFi、5G無線傳輸模式實現機組運行數據從現場數據采集模塊到數據存儲服務器的傳輸。前端采集數據通過通信網絡發送至中控室本地服務器進行處理和儲存，并進行初步的數據分析與診斷。

應用領域：轉載機、刮板機采煤機、破碎機皮帶機、盾構機大型設備等

適用油品：液壓油、齒輪油空壓機油、燃氣機油、水乙二醇抗燃液壓油、液壓支架乳化油等

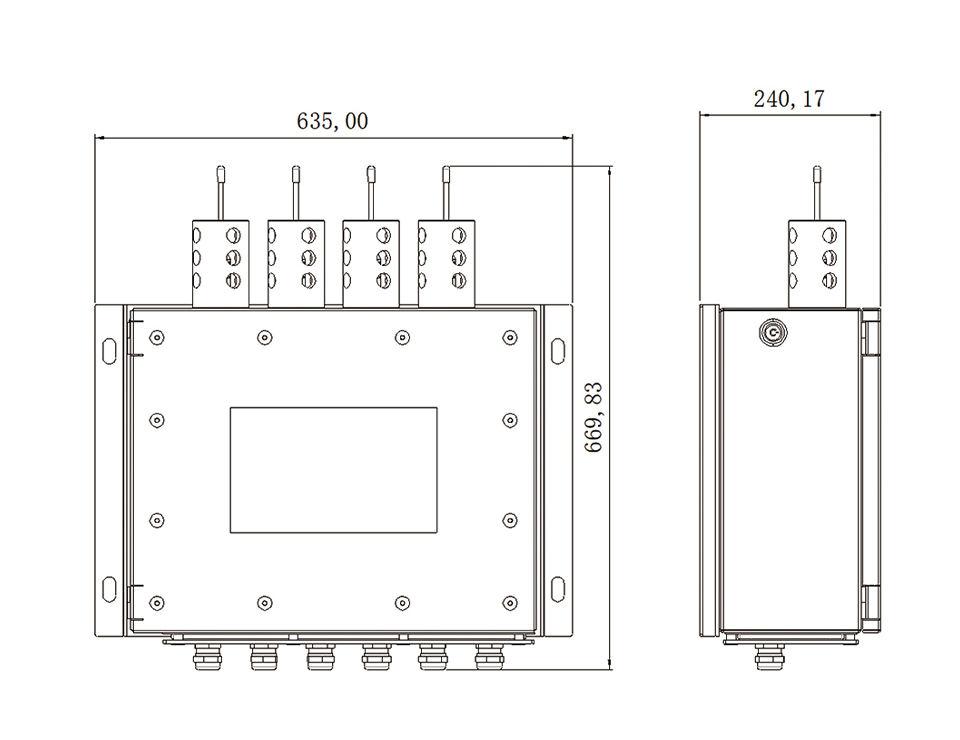

尺寸及安裝/Dimensions and installation

適用條件/Working Condition

最高油溫	油路壓力	油路流速	工作環境溫度	最高海拔	最大振動	最高濕度
+85℃	0-3Mpa	10-300ml/min	-20℃-100℃	5000m	2G	95%

可適配傳感器/Adaptable to sensors

傳感器	量程	精度	分辨率	監測指標	代碼
粘度	10-1500cp	±3%	0.01cp	40度粘度、動力粘度、運動粘度、密度、溫度	V4
微量水分	0.04～1aw1-10000ppm	±0.04±10%或50ppm	0.01Aw1ppm	飽和度含水量、溫度	W2A
含水率	0.03‐100%	±0.03	0.01%	含水率、溫度、水分含量	W2B
油品品質	1-100	±3%	0.01	油品品質、溫度	F2
金屬磨粒	≥30um	≥95%	鐵磁≥30um;非鐵磁≥120um	鐵磁顆粒、非鐵磁顆粒、磨損濃度	M3
污染度	1-400um	RSD≤3%	1um	污染度等級、顆粒總數	J3
泄漏	0.1ml	-	0.1ml	監測系統泄露	標配
流量	0-1L/min	±3%	1ml	系統油路流量	標配
壓力	0-10Mpa	±3%	0.1bar	設備振動	標配
振動	0-9G	±3%	0.1G	設備振動	標配
